トンネル切羽に心地良い風をお届けします。
WBGTを低減し、作業効率はUP
パッケージ型トンネル用冷房装置です。最大冷却能力396kWで坑内の温度を下げるとともに、湿気を大量のドレンに変え冷風感が得られます。現場のニーズに合わせた送風システムが構築できます。

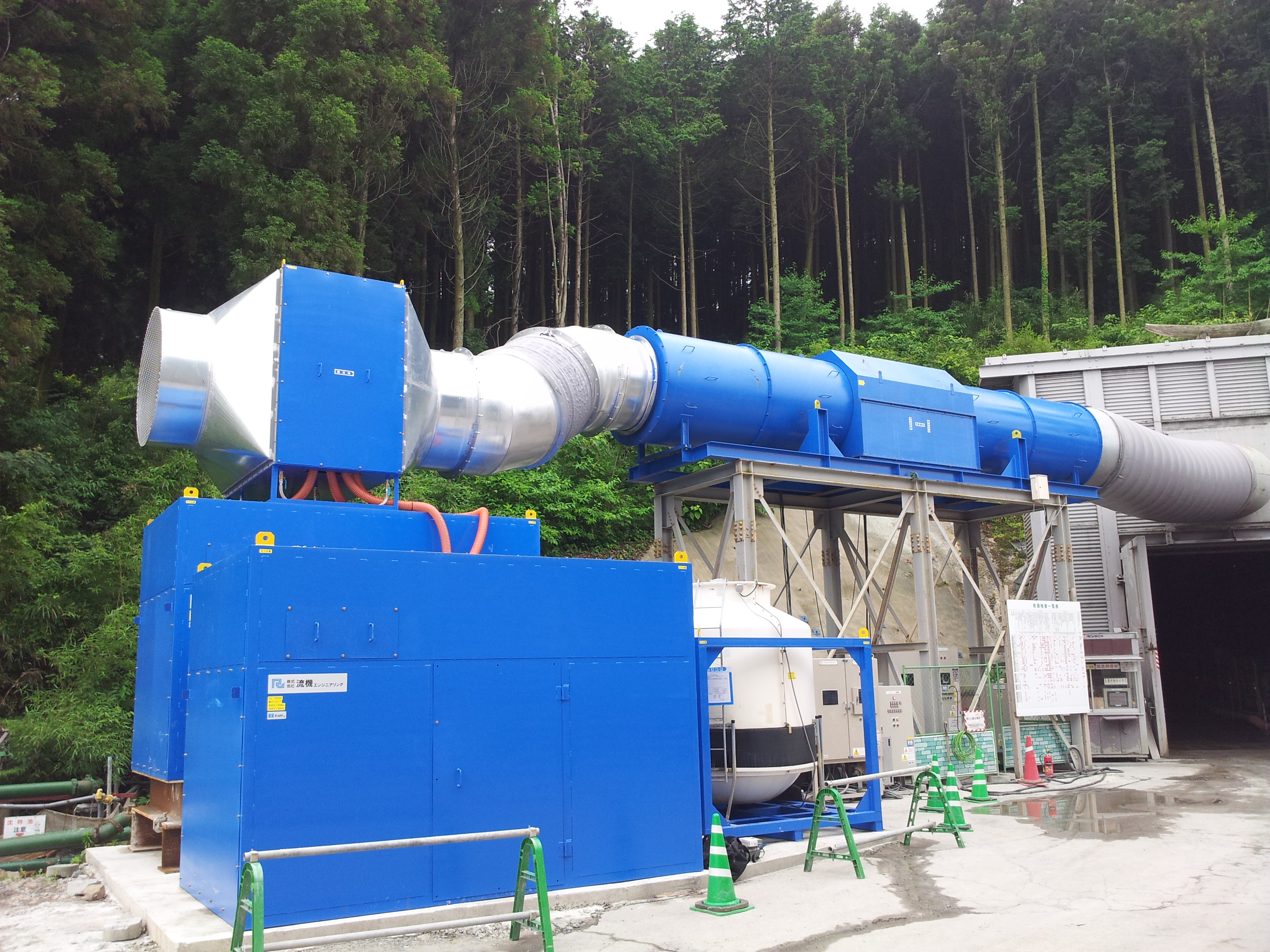

トンネルクーラーは熱交換器、チラーユニット、クーリングタワーで構成。
送風機と接続することで、外気を冷却してトンネル坑内に送ります。
仕様
熱交換器・チラーユニットセット
| 型式 | TC-40 | TC-132 | TC-264 | TC-396 | ||
|---|---|---|---|---|---|---|
| 冷房能力 | 45kW | 132kW | 264kW | 396kW | ||
| 電源電圧 | 200V 3φ | 400V 3φ | 400V 3φ | 400V 3φ | ||
| 動力 | 15.2kW | 37.4kW | 75kW | 112.2kW | ||
| 寸法 | L | 2200mm | 3420mm | 4200mm | 6500mm | |
| W | 1430mm | 2300mm | 2300mm | 3420mm | ||
| H | 3340mm | 4060mm | 4800mm | 5000mm | ||
| 運転時補給水量 | 約2L/min | 約5L/min | 約10L/min | 約15L/min | ||
| 乾燥重量 | 約600kg | 約4000kg | 約4800kg | 約15000kg | ||
| 運転重量 | 約800kg | 約5100kg | 約7000kg | 約18600kg | ||
クーリングタワー
| 型式 | CTA-15NE | MT-40L1 | CTA-80NE | ||
|---|---|---|---|---|---|
| 動力 | 0.3kW | 1kW | 1.6kW | ||
| 寸法 | L | 1260mm | 1700mm | 3300mm | |
| W | 1160mm | 1700mm | 2000mm | ||
| H | 1930mm | 2390mm | 2515mm | ||
| 乾燥重量 | 約150kg | 約420kg | 約850kg | ||
| 運転重量 | 約280kg | 約700kg | 約1060kg | ||
ご要望に沿った製品を安心のサポート体制で納入します。まずはお気軽にお問合せ下さい！
